技术中心

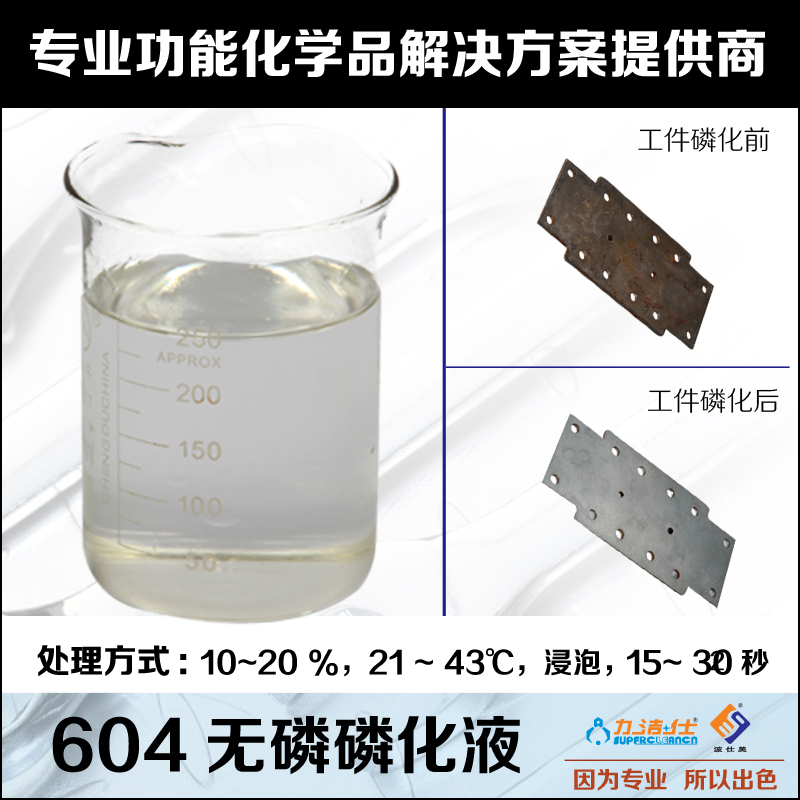

604 无磷磷化液
本品有成膜促进剂、配位剂、稳定剂、封闭剂、络合剂等配制而成的酸性无色无味透明液体。适用于铁件、锌件抗氧化、涂装前磷化处理,形成一层锆系磷化膜。完全可取代铁系、锌系磷化液(磷酸盐皮膜),且操作比传统磷化工艺相比少了中和、表调过程。与锌系磷化相比,锆系薄膜处理过程中产生的渣要少得多。锆系薄膜处理液在处理镀锌板和铝板时基本没有残渣形成,仅在处理冷轧板时才会产生渣。不含磷,所以对环境无污染,符合欧盟ROHS、WEEE及ELV等规范。

一、技术参数




       典型应用行业:本品广泛地应用于汽车、电子仪器、家用电器、五金、运动器材等成品件的耐腐蚀处理或涂装前磷化处理。


(一)使用方法:


①工艺条件与物理指标:


密度(g/cm3):1.0±0.02,PH=4.0±0.02,9±0.5s/100ml,色状:白色透明液体。


②操作流程简便:



       除油除锈→水洗→本品磷化→水洗→热风干燥或自然干燥→接后序

       传统磷化工艺:除油除锈→水洗→中和→表调→磷化→水洗→热风干燥或自然干燥→接后序


③工艺条件


       pH值控制:铝、锌素材处理  3.8 ~ 4.4

       铁材处理    4.4 ~ 5.0     (可用18 %以下的 氢氧化钠来调升)

       过    滤:如果是新生产线,只需要选择普通的、有压力的袋式过滤器除渣;如果是从磷化转换的薄膜处理,可以使用原来的除渣机,只要根据现场具体情况定期开动除渣就可以了。

       工作设备:PP槽或不锈钢304或316组成的槽


(二)注意事项:


       ①必须在前处理将工件表面彻底除油和去除氧化层,确保表面无水膜残留;若使用的脱脂剂含硅酸盐,则之后最好使用含氟化物的酸蚀药剂处理;

       ②产品处理后皮膜须以纯水清洗,以获得较好的防腐性;

       ③钝化后做喷漆处理,则须控制最后一道水洗槽的电导率小于50us∕cm,干燥时,须控制工件表面温度不高于65℃;

       ④锆系薄膜的反应速度很快,槽液每小时只需循环1~2次(磷化槽一般每小时循环2~4次),因此锆系薄膜对循环泵功率的要求较低。

       ⑤如果锆系处理工序与前后水洗工序之间的时间间隔较长,为了防止工件表面闪干,可以在各工序间增加喷雾,使工件表面保持湿润;

       ⑥采用锆系薄膜处理的沉渣生成量较少,不需要设置如磷化槽槽底的锥形斗;

       ⑦要求从薄膜处理前的水洗到新鲜水洗的所有槽体、管路、加料泵和循环泵都是不锈钢材质的;

       ⑧锆系薄膜处理槽液的电导率对电泳成膜的质量影响较大,因此一般在锆系薄膜处理主槽设置地漏,在必要的时候通过排液降低电导率;


(三)溶液维护:


       1、必须控制pH值在标准范围内(3.5 ~ 5.0)。

       2、使用定量分析控制溶液的总酸度,并依分析结果进行调整。

       3、浓度测试方法:


       ①从工作浴中拿取100ml 的药剂装入250ml的锥形瓶。

       ②2. 加入5滴酚酞指示剂。

       ③使用0.1N氢氧化钠标准滴定液滴定,颜色由无色变粉红色为滴定终点。

       ④消耗的滴定数 (ml)  与 工作液的浓度对照表 如下。

             0.1N氢氧化钠                 工作液有效浓度%

           消耗的滴定数ml

                    0.6                                      0.5

                    1.4                                      1.0

                    2.0                                      1.5

                    2.6                                      2.0

                    3.2                                      2.5

                    4.0                                      3.0

                    4.6                                      3.5

                    5.2                                      4.0

                    5.8                                      4.5

                    6.6                                      5.0

                    7.2                                      5.5

                    7.8                                      6.0

                    8.4                                      6.5

                    9.2                                      7.0



(四)故障排除:




二、产品特点




       1、本品有成膜促进剂、配位剂、稳定剂、封闭剂、络合剂等配制而成的酸性无色无味透明液体。适用于铁件、锌件抗氧化、涂装前磷化处理,形成一层锆系磷化膜。完全可取代铁系、锌系磷化液(磷酸盐皮膜),且操作比传统磷化工艺相比少了中和、表调过程。与锌系磷化相比,锆系薄膜处理过程中产生的渣要少得多。锆系薄膜处理液在处理镀锌板和铝板时基本没有残渣形成,仅在处理冷轧板时才会产生渣。不含磷,所以对环境无污染,符合欧盟ROHS、WEEE及ELV等规范。

       2、型号:604无磷磷化液。

       3、保存与运输:25kg∕桶,密封置干燥,阴凉处,两年。




产品中心
